Cubrir una ventana triangular con una persiana o un estor adecuado plantea un problema que las carpinterías rectangulares no tienen: la geometría impone restricciones técnicas sobre el tipo de producto, el modo de operación y el costo final. Elegir una persiana para ventana triangular a medida implica arbitrar entre protección solar, aislamiento térmico y viabilidad mecánica, tres parámetros que no se comportan de la misma manera en una forma inclinada que en un marco recto.
Restricción RE2020 sobre los picos acristalados triangulares
La normativa medioambiental RE2020, que se aplica a las construcciones nuevas y, desde el 1 de enero de 2023, a la mayoría de las ampliaciones residenciales presentadas en permisos o declaraciones previas, ha introducido un indicador de confort estival (DH). Este indicador impone protecciones solares efectivas en las aberturas altamente expuestas, especialmente los picos ampliamente acristalados y las superficies inclinadas.
Una ventana triangular en un pico sin persiana o estor exterior eficiente puede hacer fracasar el estudio térmico RE2020, incluso si el aislamiento y el acristalamiento son conformes. Para una ampliación superior a 50 m², las protecciones solares se convierten en un requisito normativo al igual que el rendimiento de las carpinterías.
Este punto cambia la lógica de elección: la persiana en ventana triangular ya no es solo una opción estética o de seguridad, es un componente que entra en el cálculo térmico del edificio. El tipo de producto seleccionado (persiana enrollable, estor exterior, persiana abatible) influye directamente en el valor del coeficiente de protección solar considerado por el despacho de estudios.
Persiana enrollable, estor o abatible en ventana triangular: comparativa técnica
No todos los sistemas de oscurecimiento son compatibles con una geometría triangular. La tabla a continuación sintetiza las características de las tres familias de productos aplicables a este tipo de carpintería.
| Tipo de protección | Compatibilidad triangular | Motorizar posible | Protección solar exterior | Sobreprecio respecto al rectangular |
|---|---|---|---|---|
| Persiana enrollable trapecio/triángulo | Sí, con lamas asimétricas y cofre adecuado | Sí (motor inverso o estándar según configuración) | Sí | Significativo (fabricación específica) |
| Estor exterior screen o tela | Sí, guiado sobre cables o rieles inclinados | Sí | Sí | Moderado a alto |
| Persiana abatible a medida | Posible en madera o aluminio cortado | No (solo manual) | Sí | Variable según material |
La persiana enrollable para ventana triangular funciona con lamas colgadas de un solo lado al inicio del recorrido, que luego se complementan progresivamente. Algunos fabricantes ofrecen un cofre colocado debajo de la ventana con un sistema de elevación, lo que invierte el sentido de operación habitual.
Optar por una persiana para ventana triangular a medida implica verificar el ancho máximo admisible, ya que los modelos trapezoidales rara vez superan los 2 200 a 2 300 mm de ancho sin recurrir a un acoplamiento de dos persianas.
Por otro lado, el estor exterior sobre cables ofrece más flexibilidad dimensional en las grandes superficies acristaladas triangulares. No proporciona la misma resistencia a la intrusión que una persiana enrollable de aluminio, pero su protección solar sigue siendo comparable para el cálculo RE2020.
Materiales y motorización para persianas triangulares
La elección del material determina tanto la durabilidad, el peso como las posibilidades de motorización de la persiana.
Aluminio o PVC en formas especiales
El aluminio sigue siendo el material dominante para las persianas enrollables en ventanas de formas atípicas. Su rigidez permite fabricar lamas asimétricas que mantienen su alineación en rieles inclinados. El PVC, más flexible, es adecuado para pequeñas dimensiones pero puede deformarse bajo tensión en anchos superiores a 1 500 mm en configuración triangular.

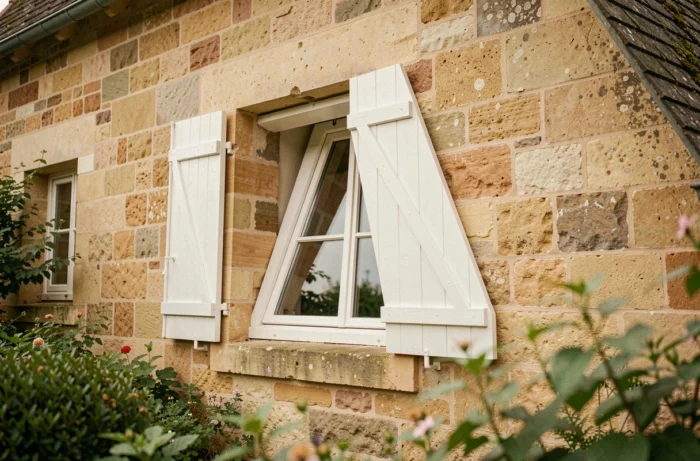

El aluminio soporta mejor las tensiones mecánicas de los rieles inclinados que el PVC, lo que explica su predominancia en este segmento. La madera sigue siendo una opción para las persianas abatibles cortadas a la forma exacta del triángulo, especialmente en zonas sujetas a prescripciones arquitectónicas (ABF, sector protegido).
Motorización cableada, radio o solar
La motorización de una persiana triangular sigue los mismos principios que una persiana rectangular, con una particularidad: el motor debe gestionar una carga variable según el recorrido (las primeras lamas son cortas, las últimas cubren todo el ancho). Los motores tubulares estándar se adaptan a esta restricción, pero el ajuste de los finales de carrera requiere una calibración más precisa.
- La motorización cableada es adecuada para configuraciones donde ya existe una alimentación eléctrica en el cofre o el dintel, lo que reduce el costo de instalación.
- La motorización por radio elimina el paso de cable visible, una ventaja en los picos donde el camino eléctrico puede ser largo.
- La motorización solar, con panel integrado en el cofre, permite una instalación sin trabajos eléctricos, pero la superficie del panel debe recibir una suficiente exposición solar para alimentar una persiana de gran dimensión.
Toma de medidas y trampas a evitar en una ventana triangular
La medición de una ventana triangular no se limita a tomar una base y una altura. Es necesario documentar el ángulo exacto de cada lado inclinado, ya que un error de unos pocos grados hace que la persiana sea inutilizable. Los fabricantes especializados generalmente requieren un plantilla de cartón a tamaño real o un levantamiento por láser.
La trampa más común se refiere al espacio disponible para el cofre. En una persiana enrollable clásica, el cofre se aloja en el dintel o en el marco por encima de la ventana. En un triángulo, el vértice no deja ningún espacio horizontal para un cofre estándar. Existen dos soluciones: un cofre en aplicación exterior colocado en la parte baja (con elevación del paño), o un cofre integrado en la mampostería si la construcción lo permite.
La cuestión del acoplamiento también surge tan pronto como el ancho supera los límites del fabricante. Dos persianas acopladas en un mismo pico triangular crean una junta vertical visible y requieren una sincronización de los motores para un resultado homogéneo.
La elección final depende de tres datos medibles: la superficie acristalada exacta, la orientación del pico respecto al sol y el espacio disponible para el cofre. Un despacho de estudios térmicos puede confirmar si la solución elegida satisface el indicador DH de la RE2020, lo que evita tener que modificar la instalación posteriormente.
